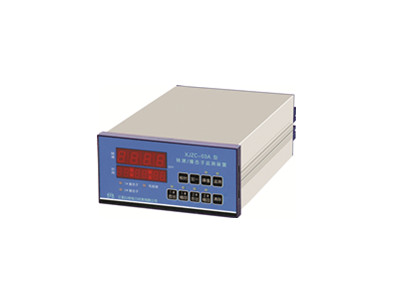

XJZC-03A/Q 轉速/撞擊子監視儀在測量轉速的同時接收兩個危急遮斷信號。用于連續監視和測量旋 轉機械裝置的轉速，同時記錄兩個危急遮斷轉速；輸出的模擬電流信號、報警接點信號，可方便地與 DCS、PLC 系統、無紙記錄儀連接?？蓮V泛應用于電力、風機、鋼鐵、石化等行業。

XJZC-03A/Q 轉速/撞擊子監視儀接收兩路現場的撞擊子開關量信號，開關量閉合為撞擊子打出狀態 信號，斷開為撞擊子未打出狀態信號。也可以接收兩路高電平信號。

適用于所有旋轉機械裝置轉速的測量。如汽輪機等。

功能特點

1．可編程轉速監視儀采用先進的 ARM 高性能嵌入式處理器，高通用性的硬件設計和豐富的軟件編程 功能，使傳感器與儀表測量的線性、頻響、溫漂和抗干擾能力得到最大地改善，加上所有參數都是 數字設定，使得系統測量精度更高，保護動作更可靠。

2．兩種組態方式：可用上位機軟件組態或儀表按鍵組態兩種方式對儀表的工作方式、參數進行組態設 置。

3．實時記錄監視儀檢測到的峰值；

4．實時記錄撞擊子打出和縮回時的轉速值；

5．可通過按鍵查看或設置儀表的參數。包括：表號、量程、齒數、實測傳動系數，被測傳動系數、報警 值、報警延時值、報警繼電器輸出，(4～20)mA 對應量程范圍等。

6．設置的參數在停電后能長期保存。

7．具有上電和掉電抑制功能（保護歷史數據、抑制誤報警），在上電后約 10 秒內自鎖報警輸出功能。

8．可輸出一路鍵相脈沖信號。

9．具有 RS485 通信接口，采用通用的 MODBUS-RTU 通信協議。

技術參數

1．輸入： 轉速輸入：一路 SZCB-01 磁阻或霍爾或磁敏轉速傳感器信號； 撞擊子輸入：兩路危急遮斷開關量閉合信號或兩路 PNP 型接近開關傳感器信號； 輸入阻抗：約 50k?。

2．顯示范圍：最大 99999 rpm；

3．量 程：(0～12000) rpm 內任意 顯示方式：5 位數碼管顯示轉速測量值；分辨率：1rpm；誤差：±1rpm；

4．輸出 有源電流輸出：(4～20)mA，每通道獨立，短路保護，負載最大 500Ω，誤差：滿量程的±0.15%； 電壓輸出：兩路+24VDC，每路最大電流 100mA，并有過流、短路保護；供外接傳感器使用； 鍵相輸出：對應 A 通道，每轉一個，幅度(5±1%)V，寬度(4±10%)ms。

5．報警 轉速報警設定：2 點（報警 1，報警 2）

零轉速報警設定：2 點（零轉速報警 1，零轉速報警 2）；

設定范圍：在滿量程內任意設定；

報警延時：(0～30)秒范圍內任意整數；

報警輸出：轉速：繼電器常開接點方式輸出，接點容量 DC28V /2A 或 AC250V /1A。四個繼電器的工 作方式由軟件組態設置。

 撞擊子：繼電器常開接點方式輸出，接點容量 DC28V /2A 或 AC250V /1A。

6．通信：RS485 通信接口，通信距離 1200m，波特率 9600bps。

7．環境限制：周圍無腐蝕性、無強磁場等場合。 使用溫度：(0～50)℃； 極限溫度：(-10～60)℃； 儲存溫度：(-40～70)℃； 相對濕度：(20～90)%RH（非冷凝）。

8．使用電源：電壓 (85～265)VAC，頻率 50Hz，功耗＜10W。

9．儀表機箱：采用工業標準機箱。

外形尺寸：寬 160 mm×高 80 mm×深 218mm；

開孔尺寸：寬 152 mm×高 76mm。

安裝方式：盤裝固定。
