本系列產品采用了表面封裝工藝，大大提高了儀表的抗干擾能力，具有顯示、控制、變送、通訊功能，萬能信號輸入。通過改變內部參數即可實現表一中任意信號類型的切換，可廣泛用于電力、冶金、化工、石化、造紙印染、釀造、煙草、航天基地等領域。

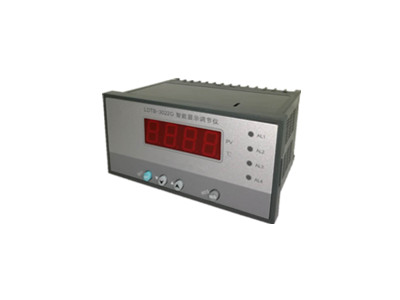

LDTB-3022G智能顯示調節儀
產品簡介
產品特點
1.1. 輸入信號類型及輸入信號代碼見表一眾和新儀測振儀
表一
輸入信號代碼 | 輸入信 號類型 | 測量范圍 | 分辨率 | 配用傳感器/變送器 | 輸入阻抗 |
01 | B | 400～1800℃ | 1℃ | 鉑老30-鉑老6熱電偶 | ≥1MΩ |
02 | S | 0～1600℃ | 1℃ | 鉑老10-鉑熱電偶 | |
03 | K | 0～1300℃ | 1℃ | 鎳鉻-鎳硅熱電偶 | |
04 | E | 0～1000℃ | 1℃ | 鎳鉻-銅鎳熱電偶 | |
05 | T | 0～320.0℃ | 0.1℃ | 銅-銅鎳熱電偶 | |
06 | J | 0～1200℃ | 1℃ | 鐵-銅鎳熱電偶 | |
07 | WPe3-25 | 0～2300℃ | 1℃ | 鎢錸3-鎢錸25熱電偶 | |
08 | Pt100 | -200～650℃ | 1℃ | 鉑熱電阻R0=100Ω | ≥10kΩ |
09 | Pt100.1 | -199.9～320.0℃ | 0.1℃ | 鉑熱電阻R0=100Ω | |
10 | Cu50 | -50.0～150.0℃ | 0.1℃ | 銅熱電阻R0=50Ω | |
11 | 0～20mV | -1999～9999 | 最高1.6uV | 壓力傳感器 | ≥1MΩ |
12 | 4～20mA | 最高1.3uA | DDZ-Ⅲ變送器 | ≤250Ω | |
13 | 0～10mA | 最高0.8uA | DDZ-Ⅱ變送器 | ||
14 | 1～5V | 最高0.3mV | DDZ-Ⅲ變送器 | ≥4.7MΩ | |
15 | 0～5V/0～10V | 最高0.4mV | DDZ-Ⅱ變送器 | ||
16 | 0～20mV | 最高1.6uA | DDZ-Ⅱ變送器 | ≤250Ω | |
17 | 30～350Ω | 最高2.6mΩ | 遠傳壓力表 | ≥10kΩ | |
18 | 特殊信號 | 用戶特定（請?zhí)峁┬盘栴愋?、分度號或?qū)剑?/span> | |||
19 | 4～20mA開方 | -1999～9999 | 最高1.3uA | DDZ-Ⅲ變送器 | ≤250Ω |
20 | 0～10mA開方 | 最高0.8uA | DDZ-Ⅱ變送器 | ||
21 | 1～5V開方 | 最高0.3mV | DDZ-Ⅲ變送器 | ≥4.7MΩ | |
22 | 0～5V開方 | 最高0.4mV | DDZ-Ⅱ變送器 | ||
注：選擇0~10V信號輸入，不能切換1~5V信號輸入。
1.2. 測量精度
數顯±0.5％FS±1字；
1.3. 溫度補償范圍
（0～50）℃
1.4. 環境條件
工作溫度（0～50）℃，相對濕度≤85％。
避免在帶有腐蝕性和易燃易爆氣體中使用。
1.5. 顯示方式
單屏四位數顯+發光二極管狀態指示。
1.6. 開關量輸出
每個輸出點可任意設成上、下限控制/報警且?guī)Щ夭?/span>
l 繼電器輸出：觸點容量（阻性負載）：AC220V/5A；DC24V/5A
l 可控硅過零觸發脈沖輸出（SCR）：可觸600V/100A可控硅
l 固態繼電器控制信號輸出（SSR）：輸出DC 9V/30mA
l 可控硅過零觸發輸出：雙向可控硅600V/5A
1.7. 模擬量輸出
l DC 0～10mA輸出，負載電阻≤1.5kΩ
l DC 4～20mA輸出，負載電阻≤750Ω
l DC 0～5V輸出，負載電阻≥250kΩ
l DC 1～5V輸出，負載電阻≥250kΩ
1.8. 饋電輸出
DC 24V，負載≤30mA
1.9. 供電方式
l 交直流電源90～260V，功率≤4W,重量260g
l 交直流電源20～30V，功率≤4W,重量260g
