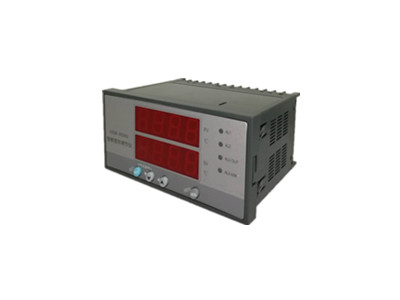

LDSB-3024G智能顯示調節儀

產品簡介

本系列產品采用了表面封裝工藝，大大提高了儀表的抗干擾能力，具有顯示、控制、變送、通訊功能，萬能信號輸入。通過改變內部參數即可實現表一中任意信號類型的切換，可廣泛用于電力、冶金、化工、石化、造紙印染、釀造、煙草、航天基地等領域。

產品特點

1.1. 輸入信號類型及輸入信號代碼見表一眾和新儀 測振儀

表一

輸入信號代碼	輸入信號類型	測量范圍	分辨率	配用傳感器/變送器	輸入阻抗
01	B	400～1800℃	1℃	鉑老₃₀-鉑老₆熱電偶	≥1MΩ
02	S	0～1600℃	1℃	鉑老₁₀-鉑熱電偶
03	K	0～1300℃	1℃	鎳鉻-鎳硅熱電偶
04	E	0～1000℃	1℃	鎳鉻-銅鎳熱電偶
05	T	0～320.0℃	0.1℃	銅-銅鎳熱電偶
06	J	0～1200℃	1℃	鐵-銅鎳熱電偶
07	WPe3-25	0～2300℃	1℃	鎢錸₃-鎢錸₂₅熱電偶
08	Pt100	-200～650℃	1℃	鉑熱電阻R₀=100Ω	≥10kΩ
09	Pt100.1	-199.9～320.0℃	0.1℃	鉑熱電阻R₀=100Ω
10	Cu50	-50.0～150.0℃	0.1℃	銅熱電阻R₀=50Ω
11	0～20mV	-1999～9999	最高1.6uV	壓力傳感器	≥1MΩ
12	4～20mA		最高1.3uA	DDZ-Ⅲ變送器	≤250Ω
13	0～10mA		最高0.8uA	DDZ-Ⅱ變送器	≤250Ω
14	1～5V		最高0.3mV	DDZ-Ⅲ變送器	≥4.7MΩ
15	0～5V		最高0.4mV	DDZ-Ⅱ變送器	≥4.7MΩ
16	0～20mV		最高1.6uA	DDZ-Ⅱ變送器	≤250Ω
17	30～350Ω		最高2.6mΩ	遠傳壓力表	≥10kΩ
18	特殊信號	用戶特定（請?zhí)峁┬盘?hào)類型、分度號或?qū)?yīng)公式）
19	4～20mA開方	-1999～9999	最高1.3uA	DDZ-Ⅲ變送器	≤250Ω
20	0～10mA開方		最高0.8uA	DDZ-Ⅱ變送器	≤250Ω
21	1～5V開方		最高0.3mV	DDZ-Ⅲ變送器	≥4.7MΩ
22	0～5V開方		最高0.4mV	DDZ-Ⅱ變送器	≥4.7MΩ
23	全切換輸入	不含代碼為17的功能，如需請說明。

1.2. 測量精度

數顯±0.5％FS±1字

1.3. 溫度補償范圍

0～50℃

1.4. 環境條件

工作溫度0～50℃，相對濕度≤85％。

避免在帶有腐蝕性和易燃易爆氣體中使用。

1.5. 顯示方式

雙屏四位數顯+發光二極管狀態指示。

1.6. 開關量輸出

每個輸出點可任意設成上、下限控制/報警且?guī)Щ夭?/span>

l 繼電器輸出：觸點容量（阻性負載）：AC220V/5A；DC24V/5A

l 可控硅過零觸發脈沖輸出（SCR）：可觸600V/100A可控硅

l 固態繼電器控制信號輸出（SSR）：輸出DC 9V/30mA

l 可控硅過零觸發輸出：雙向可控硅600V/5A，可觸發600V/100A可控硅

1.7. 模擬量輸出

l DC 0～10mA輸出，負載電阻≤1.5kΩ

l DC 4～20mA輸出，負載電阻≤750Ω

l DC 0～5V輸出，負載電阻≥250kΩ

l DC 1～5V輸出，負載電阻≥250kΩ

1.8. 饋電輸出

DC 24V，負載≤30mA

1.9. 供電方式

l 交直流電源90～260V，功率≤4W,重量260g

l 交直流電源20～30V，功率≤6W,重量260g
