SZC-04 系列智能轉速表是采用智能化設計的數顯儀表，具有精度高、性能 穩定、抗干擾強、可靠性高、操作簡單等特點，用戶可現場對齒數、傳動系 數、報警值等參數進行組態。

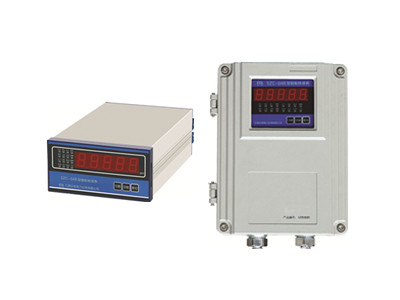

SZC-04 系列轉速表包括 SZC-04/ SZC-04B/ SZC-04BG/ SZC-04F/ SZC-04FG 共五種型號，適用于汽輪機、水泵、風機的轉速測量， 其中 SZC-04F/ SZC-04FG 可監測反轉速（需接入二路傳感器信號）。

儀表出廠時已按訂貨要求進行組態，可直接使用。若需修改儀表參數應由 專業人員按本說明書進行組態。

主要功能

1. 可測量顯示轉速或周波；（SZC-04 型轉速表無此功能）；眾和新儀振動監測儀表

2. 測量峰值（最大值）記憶功能；眾和新儀振動監測儀表；

3. 可選擇測頻和測周兩種工作方式；（SZC-04 型轉速表無此功能）；

4. 齒數、傳動系數在 1 ～ 200 之內任意設置；眾和新儀振動監測儀表

5. 提供報警開關量輸出，報警值可組態，報警輸出可鎖定（SZC-04/SZC-04B/ SZC-04BG 轉速表提供三路報警開關量輸出，SZC-04F/ SZC-04FG 轉速表提供四 路報警開關量輸出）；眾和新儀振動監測儀表

6. 有與量程對應的 4 ～ 20mA 模擬量輸出；

7. 停電時能保持設置參數及其它記憶值；

8. 可檢測發信盤的正轉或反轉（僅 SZC-04F/ SZC-04FG 提供反轉監測）；

9. SZC-04F/ SZC-04FG 型儀表提供 12VDC 電源供傳感器使用；

主要技術參數眾和新儀振動監測儀表

1. 測量范圍：1 ～ 15000 轉 / 分；

2. 測量精度：1 轉 ±1 個字；

3. 輸入信號：50mV ～ 30V 脈沖或正弦信號（SZC-04/SZC-04B/ SZC-04BG）； 高電平 5V ～ 30V，低電平≤ 0.7V 脈沖信號（SZC-04F/ SZC-04FG）；

4. 顯示方式：5 位 LED 數字顯示；

5. 齒數設置：1 ～ 200 之內任意設定；

6. 傳動系數：1 ～ 200 之內任意設定；

 7. 報警輸出：繼電器開關量輸出，接點容量 AC250V /2A  DC28V /2A；

8. 電流輸出：DC4 ～ 20mA 精度 ±1.0%（25℃時）；最大負載 500Ω；

9. 供電電源（具體電源參見儀表）：

（198 ～ 242）VAC，50Hz±5%( 線性電源 )；

（20 ～ 26）VDC；（85 ～ 265）VAC（開關電源）；

10. 外形尺寸（單位：mm）

SZC-04 寬 160× 高 80× 深 85       開孔尺寸：寬 152× 高 76

SZC-04B/SZC-04F 寬 160× 高 80× 深 225    開孔尺寸：寬 152× 高 76

SZC-04BG/SZC-04FG  寬 190× 高 290× 厚 92   安裝尺寸：底 170× 高 272

11. 貯存使用

  環境溫度（0 ～ 50）℃；儲存溫度（-10 ～ 60）℃；

  相對濕度 20 ～ 90%（非冷凝）； 周圍無腐蝕性、無強磁場等場合。
