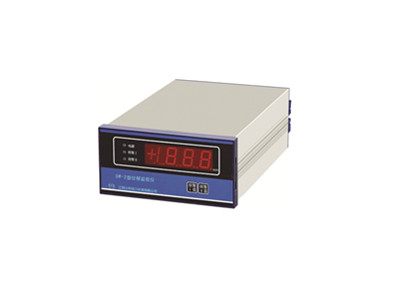

位移監視儀是一套高可靠性的監視保護儀表。

配接TD-2系列線性差動變壓器式位移傳感器（LVDT），用于汽輪機汽缸膨脹的連續監視的測量，并具有就地指示和遠傳功能。

配接TDZ-1、TD-1系列線性差動變壓器式位移傳感器（LVDT），它主要監視汽輪機的閥位開度。

配接UT-81系列線性差動變壓器式位移傳感器（LVDT），主要用于汽輪機油箱油位的監測、指示，具有就地指示和遠傳功能。

在測量過程中,有與位移量成正比例的電流輸出，可與DCS、PLC系統，無紙記錄儀連接。并有兩個獨立可調的報警設定，當位移量超過報警設定值時，能提供報警信號和繼電器開關量接點輸出。

該產品具有精度高、性能穩定、抗干擾能力強、可靠性高、安裝方便等特點?？蓮V泛地應用于電力、機械、化工、冶金等企業。

1.1輸入信號：TDZ-1、TD-1、TD-2、UT-81系列線性差動變壓器式位移傳感器（LVDT）；

1.2顯示方式：三位半LED數碼管顯示；分辨率0.1mm或1mm；眾和新儀測振儀

1.3測量范圍：0~1000mm以內（具體以配接的傳感器確定）。

1.4電流輸出：有源DC 4 ~ 20 mA， 準確度：滿量程的±1.0% (25℃時) ，最大負載：500Ω；

                         有源DC 0~ 10mA，  準確度：滿量程的±1.0% (25℃時) ，最大負載：1kΩ；

1.5報警設定：滿量程范圍內任意設定；

1.6報警輸出：繼電器開關量輸出，常開接點，容量AC250V /2A，DC28V /2A；

1.7報警延時：0.1秒、1秒、3秒（無特殊要求按1秒并由生產廠設置）；

1.8使用環境：溫度0 ~ 50℃；儲存溫度 -10 ~ 60℃；相對濕度 20 ~ 90%（非冷凝）；周?chē)鸁o(wú)腐蝕性、無強磁場等場合；

1.9使用電源：(85~265)VAC，頻率50Hz；功耗＜10W；

1.10外形尺寸：寬160×高80×深225mm；

1.11安裝開孔尺寸：寬152×高76mm。
