一．概   述

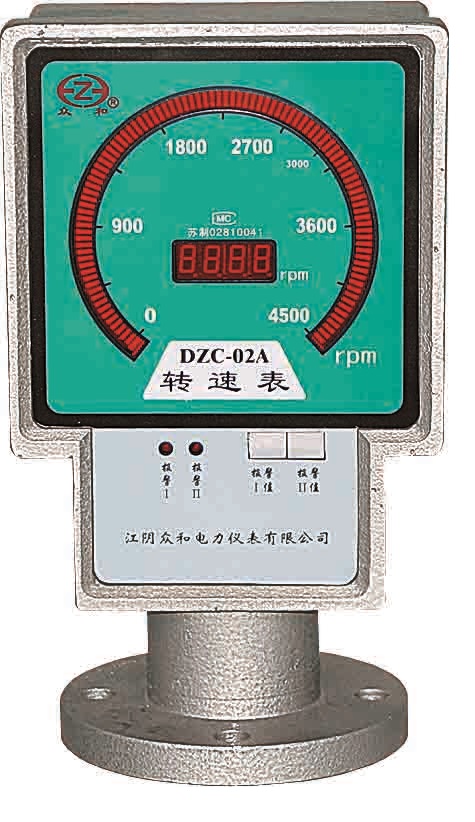

DZC-02A型轉速表，可廣泛用于現場指示各種旋轉機械的轉速；具有工作穩定可靠、指示準確、防震性好、使用壽命長等特點。它是繼DZC-02型電子模擬轉速表之后的新一代產品。

二．主要功能

1．顯示功能：

1.1光柱顯示功能：能很直觀的看出轉速表變化的趨勢。

1.2數字顯示功能：能準確的讀出當前的轉速值。

2.報警功能：報警帶觸點輸出并在LED上顯示。

3.設置功能：可在測量范圍內任意設定報警值。

三．技術參數

（一）DZC-02A型轉速表

■ 測量范圍：0~4500r/min或0~9000r/min（訂貨時說明）

■ 齒     數：30或60（訂貨時說明）

■ 輸入信號：正弦波、方波、鋸齒波

    幅    度：≥70mV(有效值)

■ 光柱精度：±1.5% 每段45rpm

■ 數顯精度：±1個字

■ 環    境：使用溫度0℃~45℃

儲存溫度 -40℃~+60℃

相對濕度 20% ~ 90%

■ 限值設定：滿量程可調

■ 報警輸出：報警Ⅰ值、Ⅱ值兩個，繼電器常開接點，容量DC28V，1A

■ 電    源：220VAC±10%  50Hz±5%   功耗≤10W

（二）磁阻發訊器

■ 頻    響：50Hz~15KHz

■ 外形長度：117mm、148mm、65mm

■ 安裝螺紋：M16×1

■ 安裝間隙：0.5~1mm

■ 測速齒輪規格：模數＞ 2  齒數=60   材料：g3

                          f = nz/60

n：轉速

z：齒輪齒數

■ 感應電勢幅值：1000r/min>5V

                 2000 r/min>10V

                 3000 r/min>15V

■ 工作溫度：-20℃~+120℃
